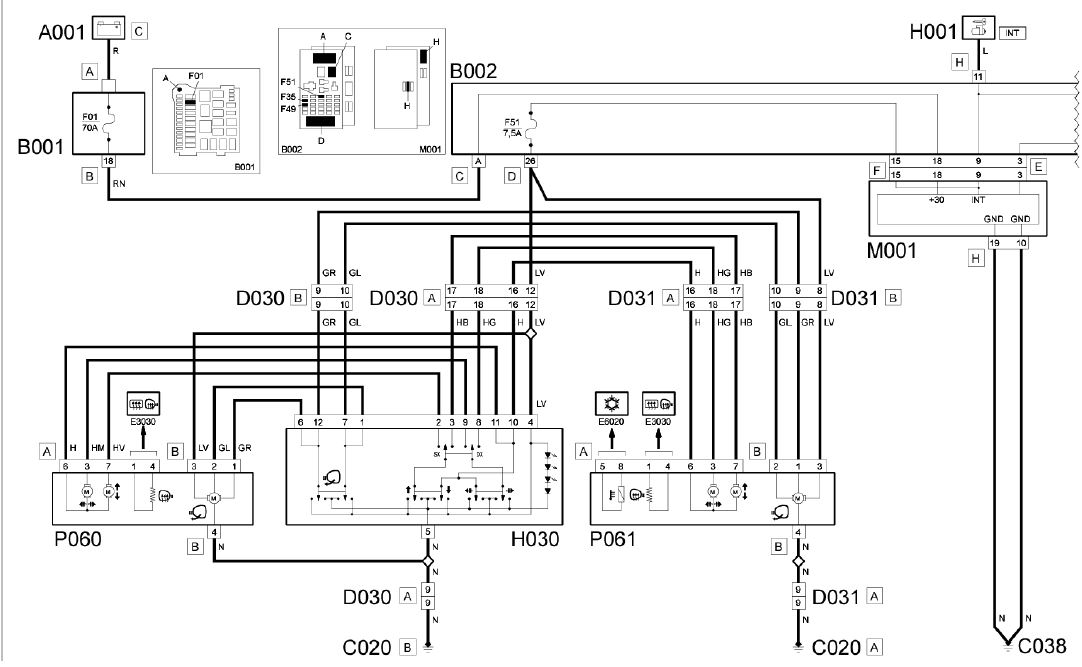

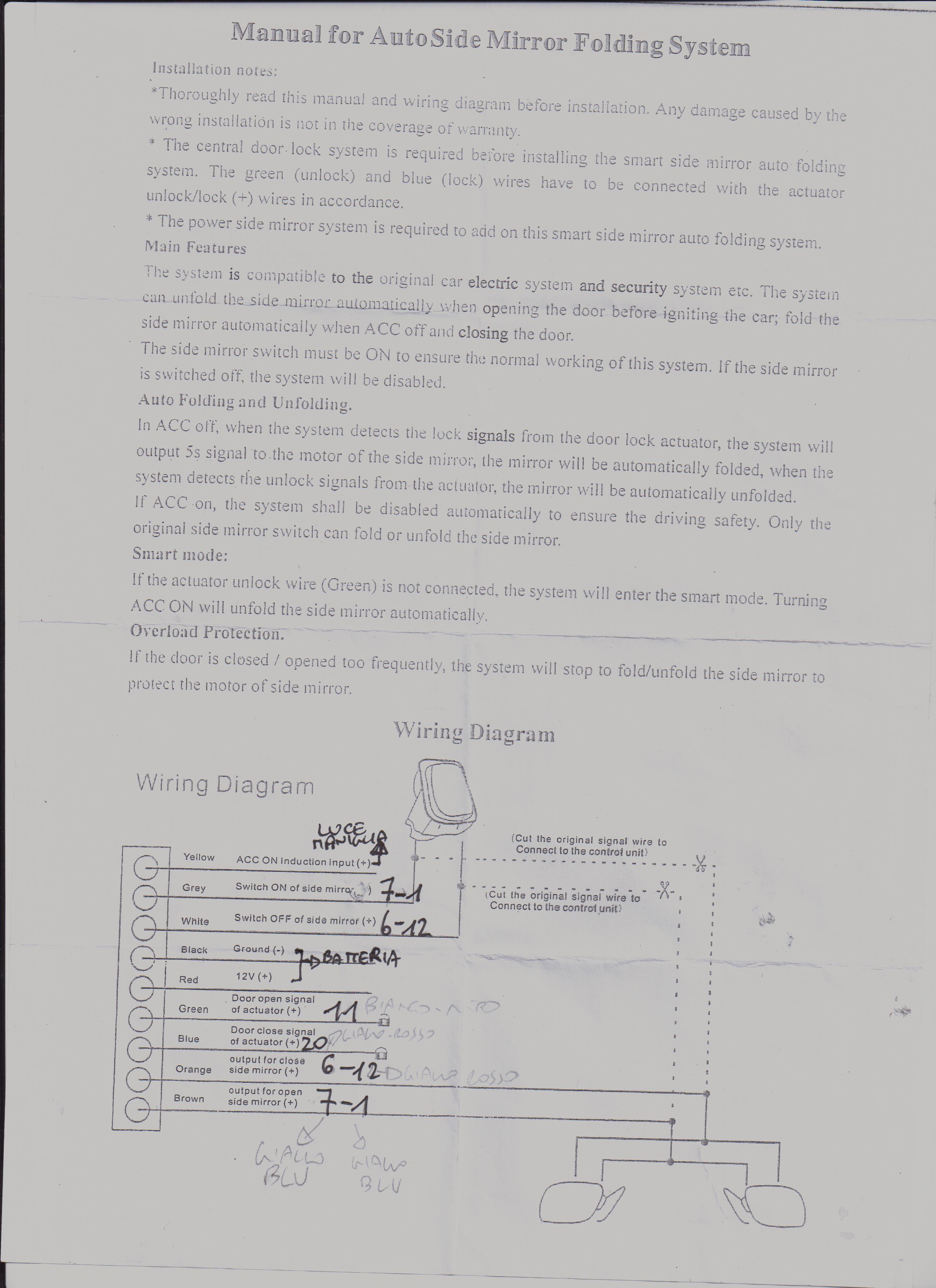

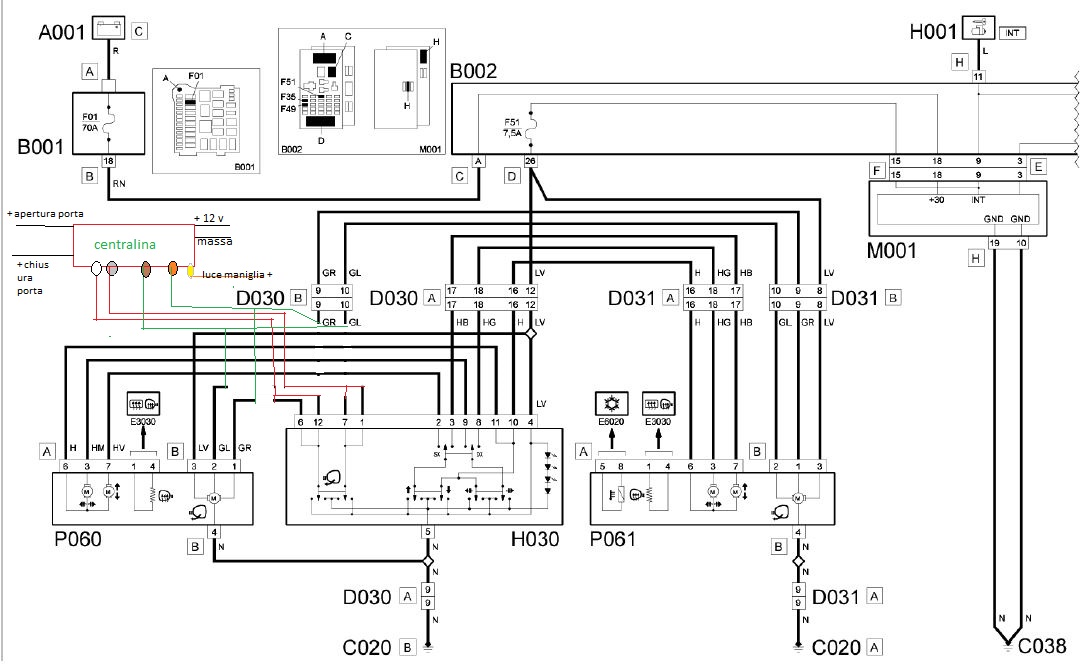

salve a tutti ho provato a cercare nel forum ma senza niente di concreto per cui vorrei iniziare io,ho acquistato la centralina per gli specchietti richiudibili alla chiusura con la chiave,dopo vari tentativi non sono riuscito per cui chiedo a chi più esperto di elettronica di me. ho fatto un piccolo schema del prima e dopo più istruzioni,facendo così all'apertura e alla chiusura nella centralina c'è un rumore di relè per cui credo di aver collegato bene sia i cavi dell'attuatore della serratura della portiera(i 2 cavi più grossi del connettore che va alla serratura lato guida) sia l'alimentazione(fatta direttamente a batteria + e -),l'unica cosa che non capisco se ho fatto bene anche con gli specchietti,e l'acc che dovrebbe essere il sotto chiave che ho preso dalla luce della maniglia.il fatto che collegando così non ho più i comandi manuali con la rotellina,ne la chiusura . grazie intanto
ps se non si capisce qualcosa ditemi che vi spiego
Se non erro il problema sta nel fatto che i motorini di apertura/chiusura specchietti destro e sinistro che si trovano dentro il complesso specchio P060 e P061 hanno 4 pin (non i classici due di cui ha bisogno la centralina aggiuntiva) al pin 4 c'è la massa, al 3 alimentazione positiva fissa dopo fusibile e il 2 e 1 sono le alimentazioni di commando.Lo schema è corretto e se ci fossero solo due pin dovrebbe funzionare.Controlla il perche ci sono 4 pin e come funziona l'apertura e chiusura con l'impianto di serie.
